Lasergrammétrie

Cette technique permet de numériser en trois dimensions des objets, des édifices et tout espace d’importance. Les solutions matérielles et logiciels sont aujourd’hui très nombreuses et présentent des coûts très variables. C’est pourquoi nous adaptons chaque outil et son usage à votre projet et vos moyens.

Nous travaillons principalement avec des appareils de location Faro x130 et Leica BLK 360. Pour des questions logistiques et afin de réduire les coûts il convient donc d’anticiper au maximum vos relevés.

Le relevé lasergrammétrique se déroule en trois temps :

  • Définition du projet :
    • cette étape primordiale permet de définir la problématique du relevé et ce à quoi servira le modèle 3D (plans, coupes, élévations, pierre à pierre, tracéologie, etc.) ;
    • les paramètres du relevé (résolution, qualité, couleur), ainsi que le cheminement à suivre, sont alors définis ;
  • Sur le terrain :
    • il s’agit de la mise en oeuvre du plan d’intervention planifié au début du projet, qui peut néanmoins connaître quelques adaptations au cours de l’opération ;
    • un nombre variable de stations est réalisé suivant un cheminement prédéfini et de sorte à couvrir l’intégralité de la scène ;
    • le relevé peut être réalisé suivant deux méthodes :
      • les stations peuvent être très rapprochées afin d’assurer un recouvrement important entre les nuages de points ;
      • en disposant des éléments de référence (sphères, cibles ou damiers) visibles d’une station à l’autre ;

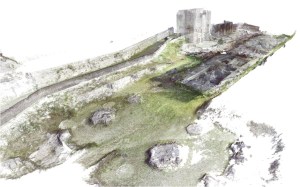

  • Relevé au scan 3D de la zone de fouille de l’église gothique de l’abbaye de Marmoutier (Tours, 37)
  • Sur ordinateur :
    • recalage/assemblage des nuages de points ;
    • colorisation des nuages de points ;
    • nettoyage des nuages de points (élimination des doublons, points perdus, etc.) ;
    • fusion en un seul nuage de point global ;
    • contrôle qualité ;
    • export sous différents formats en vue de traitements 3D ou de la production d’ortho-images.

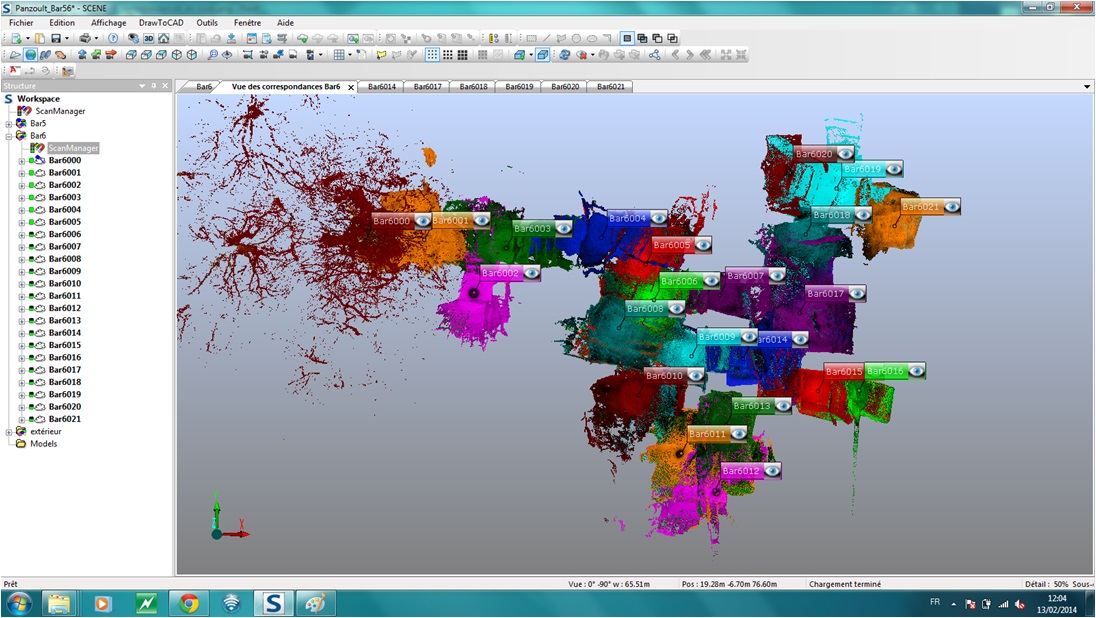

Assemblage des nuages de points de l’une des carrières de sarcophages de Panzoult (37) ; logiciel FARO Scene
  • Ruines de l’église gothique de Marmoutier (Tours, 37)

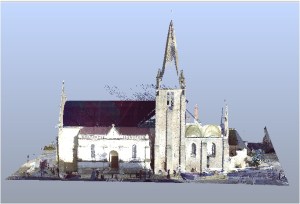

  • Eglise d’Esvres-sur-Indre (37)

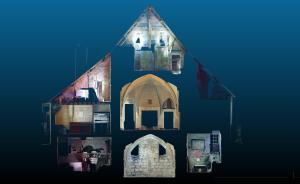

  • Coupe transversale du prieuré Saint-Genest (Lavardin, 41)

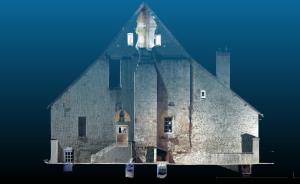

  • Façade du prieuré Saint-Genest (Lavardin, 41)

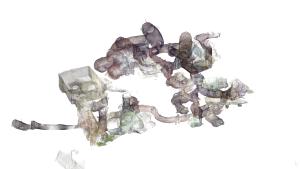

  • Souterrain aménagé de la Tourette (Varennes, 86)
  • Cave médiévale (Orléans, 45)
  • Cave médiévale (Orléans, 45)
Présentation de l’usage des relevés 3D dans le programme SICAVOR
(prod. « La Tête dans la Rivière«  ; réal. : Christophe Fraudin « Du Nord au Sud »)

Livrables : scans bruts ; nuages de points ; plans, coupes et ortho-images à partir des nuages de points ; relevés mis au net (DAO)

Les fichiers 3D étant volumineux, prévoir une clef USB ou un disque dur pour les récupérer. Estimation du poids des fichiers au moment du devis. Par sécurité nous conservons vos fichiers pendant 1 mois.
